Малогабартиная магнитола "Гном"

Малогабартиная магнитола "Гном"

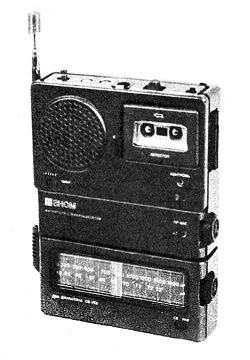

Малогагабартиная магнитола "Гном" опытная разработка ГСНИИРПА имени А.С.Попова в 1981 году.

Она предназначена для приёма в диапазонах СВ и УКВ, а также для записи фонограмм от встроенных приёмника и микрофона и последующего воспроизведения фонограмм через громкоговоритель или телефоны. В магнитоле предусмотрены временная остановка ленты, отстройка от помех генератора подмагиичивания при записи передач СВ радиостанций, отстройка от помех, визуально-акустический контроль состояния источника питания и процесса записи, автоматическая регулировка уровня записи и другие эксплуатационные удобства. Магнитола может работать как в горизонтальном, так и в вертикальном положении. Предусмотрено разъединение аппарата на 2 части: приёмник и магнитофон; при этом последний сохраняет работоспособность и может использоваться как отдельное устройство. Магнитола рассчитана на работу с микрокассетой, аналогичной микрокассете японской фирмы Олимпус Оптикл. Диапазоны: СВ 571,4...186.9 м, УКВ 4.56...4.11 м. Чувствительность в диапазоне СВ 2,5 мВ/м, УКВ 0,01 мВ/м. Селективность по соседнему каналу в диапазоне СВ 22 дБ. Селективность в диапазоне УКВ 20 дБ. Диапазон воспроизводимых частот по напряжению в тракте: AM 150...3150 Гц, ЧМ 150...7100 Гц, магнитной записи 100...6500 Гц. Коэффициент гармоник в тракте AM 5%, ЧМ 3%, магнитной записи 5%. Максимальная выходная мощность 300 мВт. Скорость движения магнитной ленты 2,38 см/с. Коэффициент детонации ±0,5%. Отношение сигнал/шум канала записи/воспроизведения 44 дБ. Относительный уровень стирания -55 дБ. Напряжение питания 4.5 В. Габариты приёмника 152x65x38 мм, магнитофона 140х130х38 мм, магнитолы 152x195х38 мм. Вес 0,92 кг.

Литература:

  1. Подробное описание магнитолы в журнале Радио № 5 за 1983 год.
