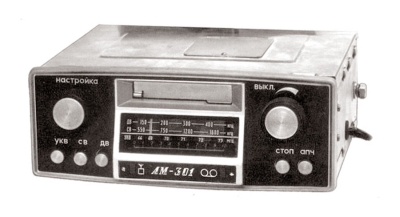

Автомобильные магнитолы "АМ-301" и "Гродно-301"

Автомобильные магнитолы "АМ-301" и "Гродно-301" с 1974 и 1978 гогда выпускали Загорское ПО "Звезда" и Гродненский завод автомагнитол.

Обе магнитолы по конструкции и электрической схеме одинаковы. Магнитола рассчитана на установку в легковые автомобили Жигули "ВАЗ-2103" и Москвич "ИЖ-2125". Она обеспечивает приём радиовещательных станций работающих в диапазонах ДВ, СВ и УКВ-ЧМ, а также для воспроизведения монофонических магнитных записей с унифицированных кассет МК-60. В магнитоле использованы микросхемы. Номинальная выходная мощность 2,5 Вт. Диапазон рабочих частот в ДВ, СВ диапазонах 125...3550 Гц, УКВ и при воспроизведении магнитной записи 125...7100 Гц. КНИ - 0,5%. В магнитолах используется двухмоторный ЛПМ. АС состоит из одного громкоговорителя 4ГД8Е. Питание от аккумулятора автомобиля. Размеры модели - 200х150х70 мм, масса без АС - 2,8 кг. Цена 280 рублей.

Литература:

  1. Описание автомагнитолы "АМ-301".
  2. Описание магнитолы "АМ-301" в справочнике ТРЗ.
  3. Электрическая схема маггнитолы "АМ-301".
  4. Реклама магнитолы в журнале Радио № 6 за 1975 год.
  5. Инструкция по эксплуатации автомобильной магнитолы "Гродно-301".
  6. Описание магнитолы "Гродно-301" в справочнике Белова, Дрызго.
