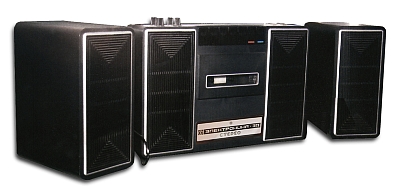

Переносной стереофонический кассетный магнитофон "Электроника-311-стерео" с I-кв 1977 года выпускал Нововоронежский завод "Алиот".

Магнитофон предназначен для записи и воспроизведения моно и стереофонических фонограмм на стандартных кассетах типа МК-60 от любого источника звукового сигнала. Магнитофон обеспечивает регулировку тембров по высоким и низким частотам, автоматическое и ручное регулирование уровня записи всех входов, временную паузу движения ленты, стирание записи, возможность визуального и звукового контроля записи. Для качественного прослушивания и расширения стереобазы аппарат комплектуется двумя выносными акустическими системами. Магнитофон выпускали в 4-х вариантах комплектации: 1. С блоком питания и микрофоном. 2. Без БП и микрофона. 3. С микрофоном но без БП. 4. Без БП и микрофона. В комплектации 1 цена магнитофона была 289 рублей. Усилитель мощности низкой частоты собран на транзисторах типа ГТ-703 или микросхемах К174УН-7. Технические характеристики магнитофона: Скорость протяжки магнитной ленты 4,76 см/сек. Время перемотки кассеты МК-60 2 мин. Количество рабочих дорожек 4. Питание 7 элементов А-373 или электросеть 127/220 В через БП 12/10. Потребляемая мощность от батарей 6 Вт, от сети 10 Вт. Длительность непрерывной работы от комплекта батарей около 20 часов. Номинальная выходная мощность 2х0,4 Вт, на выносные АС 2х0,8 Вт. Диапазон частот на линейном выходе - 63...10000 Гц. На своих АС 120...10000 Гц, выносных 100...10000 Гц. Коэффициент детонации 0,3%. Габариты магнитофона без выносных АС - 350х285х95 мм. Масса без АС - 4,6 кг.

Литература:

  1. Инструкция по эксплуатации магнитофона и его схема.
