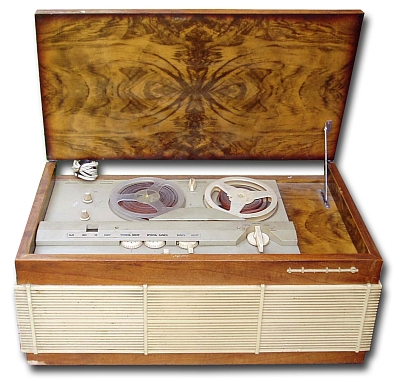

Катушечный магнитофон "Днiпро-12М" с 1967 года выпускал Киевский завод Маяк.

Он является модернизацией магнитофона ''Днiпро-12Н''. Внешний вид магнитофона и технические параметры не изменились. Модернизации подвергнута электрическая схема для более стабильной работы и устойчивости технических характеристик магнитофона. Магнитофон, как и предыдущий предназначен для двухдорожечной записи звука на ферромагнитной ленте. Он имеет высококачественную АС состоящую из 4 громкоговорителей. Запись производится с микрофона, звукоснимателя, приёмника, трансляционной радиосети и другого магнитофона. Предсмотрена ускоренная перемотка ленты вперед и назад. Скорость протяжки ленты - 9,53 и 4,76 см/сек. Продолжительность непрерывной записи или воспроизведения, при ёмкости катушек 250 мет. на скорости 9,53 см/сек 45 минут и на скорости 4,76 см/сек 90 минут на каждой из дорожек. Номинальная выходная мощность усилителя 3 Вт. Чувствительность с микрофона 3 мВ, звукоснимателя 200 мВ, трансляционной линии 10 В. Рабочий диапазон частот на скорости: 9,53 см/сек - 63...10000 гц, на скорости 4,76 см/сек - 80...5000 гц. Относительный уровень шумов -40 дБ. КНИ на ЛВ 3 на громкоговорителях 5%. Напряжение ЛВ 0,5 В. Переходное затухание между дорожками -30 дБ. Питание от эл. сети 127 или 220 В. Потребляемая мощность 110 Вт. Габариты модели 620х340х280 мм. Вес 22 кг. Магнитофон настольный, собран в деревянном ящике с поднимающейся крышкой. Под ней размещены катушки, головки, индикатор уровня записи, выключатель сети и переключатель скорости, регуляторы уровня воспроизведения и записи, переключатель рода работ ручка управления ЛПМ, регуляторы тембра, рычаг паузы. Головки, ведущий вал, обрезиненный ролик, стойки, прижимные подушечки закрыты крышкой. Сзади расположены выключатель АС, переключатель напряжения сети, предохранитель. На верхней панели расположены гнёзда микрофона, звукоснимателя, линии и внешнего УНЧ. Стенки закрыты декоративной пластмассовой решеткой, механизм фальшпанелью. Дно у аппарата закрыто картонной крышкой, под ней открывается доступ к деталям и узлам схемы.

Литература:

  1. Инструкция по эксплуатации 1967 г.
  2. Инструкция по эксплуатации 1968 г.
