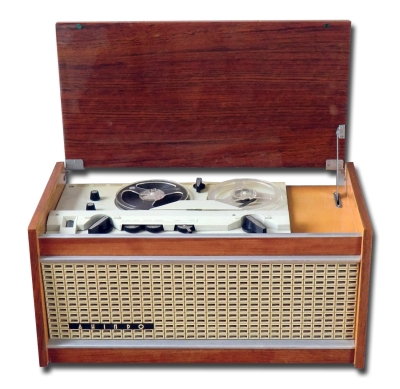

Магнитофон "Днiпро-14А"

Магнитофон "Днiпро-14А" с I-кв 1969 года выпускал Киевский завод "Маяк".

Магнитофон "Днiпро-14А" (Днепр-14А) рассчитан на двухдорожечную запись звуковых фонограмм с микрофона, звукоснимателя, приёмника, телевизора, другого магнитофона или радиолинии. Скорость движения магнитной ленты 9,53 и 4,76 см/сек при неравномерности 0,3 и 0,4%. Длительность записи с катушками № 15 вмещающих 250 м. магнитной ленты типа 6 на большей скорости 2х44 мин., меньшей 2х88 минут. Номинальная выходная мощность 3 Вт. Диапазон частот воспроизводимых громкоговорителями на большей скорости - 63...10000, меньшей 63...6300 Гц. Напряжение на линейном выходе - 0,25 В. Имеется раздельная регулировка тембров по НЧ и ВЧ. Питание от сети напряжением 127 или 220 вольт. Размеры магнитофона - 620х320х305 мм, вес 25 кг. Розничная цена магнитофона 170 рублей. В магнитофоне имеется шкала расхода магнитной ленты, кнопка наложения записи, дистанционный пуск ЛПМ, переключатель сигналов на запись, кнопка паузы. В ЛПМ установлены 3 двигателя, ведущий типа ЭДГ-2К и два перемоточных ЭДГ-2ПК. Схема магнитофона выполнена на семи лампах включая и оптический индикатор. В АС стоит 2 громкоговорителя 2-ГД-19 спереди и 2 1ГД-19 по бокам.

Литература:

  1. Инструкция по эксплуатации магнитофона "Днiпро-14А".
  2. Реклама магнитофона в журнале Радио № 7 за 1969 год.
  3. Описание магнитофона в журнале Радио № 6 за 1970 год.
